ABM-14 Platten-Und Rohranfasmaschine Mit Automatischem Vorschub 400V mit Fräskopf für Edelstahl

Name: ABM-14 Platten-Und Rohranfasmaschine Mit Automatischem Vorschub 400V mit Fräskopf für Edelstahl | German Weldingtools GmbH
SKU: GW2021-19067
Price: 7390.00 EUR
Availability: InStock

8.794,10€Preise inkl. MwSt. zzgl. Versandkosten

Lieferzeit: ca. 10 Werktage

0 Tage 00 Std 00 min 00 Sek

Produkt anfragen

Zur Wunschliste hinzufügen

Add to compare

Artikelnummer: GW2021-19067 Kategorie: Anfas Maschinen

Beschreibung

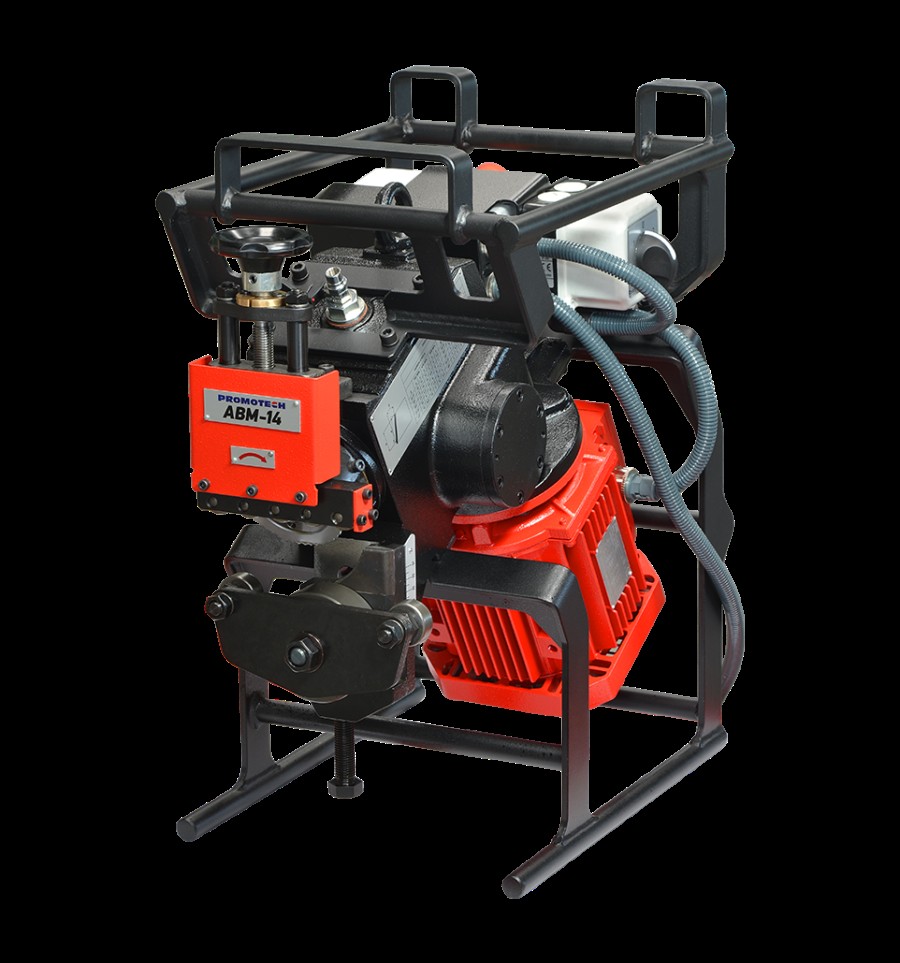

ABM-14 ist eine Anfasmaschine mit automatischem Vorschub, die zum Fräsen von Platten und Rohren aus Stahl, legiertem Stahl, Edelstahl oder Aluminiumlegierungen entwickelt wurde. Die Maschine kann Fazen bis zu 12 mm Breite in nur einem Durchgang erzeugen. Je nach Material werden zwei oder mehr Durchgänge notwendig, um eine maximale Fasenbreite von 14 mm zu erreichen. Das ABM-14 ermöglicht die Herstellung beidseitiger Fasen, ohne dass die Platte gewendet werden muss.

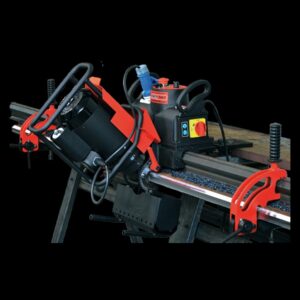

ABM-14 läuft automatisch an der Kante des langen Werkstücks entlang
Zwei optionale Wagen zur Steigerung von Ergonomie, Komfort und Produktivität
Standard-Scherfräser für die Bearbeitung von rostfreiem/legiertem Stahl
Zwei optionale Scherfräser für Stahl und Aluminium für die Bearbeitung kleiner Werkstücke oder Rohre mit ID > 100 mm ist ein stationärer Betrieb möglich
Zusätzliche vertikale Rollenführung ermöglicht die Bearbeitung konkaver Kanten bei einem Krümmungsradius von 1500 mm oder mehr
ABM-14 ist eine geräuscharme Maschine
Fasenwinkel 30° ( option:) 22.5°, 25°, 35°, 37.5°, 45°
Fasenbreite bis 14 mm Min. Plattendicke
Max. Plattendicke 6 mm / 40 mm
Min. Plattenbreite 55 mm
Fasen an runden Platten (Option)

Stromspannung	3~ 400 V + PE, 50-60 Hz
Leistung	2200 W
Spindelgeschwindigkeit	9 U/min (50 Hz)
Fasenwinkelbereich (ß – abhängig vom eingesetzten Winkelgerät)	30° 22.5°, 25°, 35°, 37.5°, 45° (Optionen)
Fasenbreite (b)	bis zu 14 mm
Maximale Fase im Einzellauf	12 mm (in 40 Kg/ 392 MPa Kohlenstoffstahl)
Minimale Plattendicke	6 mm
Maximale Plattendicke	40 mm
Mindestplattenbreite	55 mm
Fasenlänge pro Minute	2.6 m (8.5 ft) / 50 Hz
Minimaler Rohr ID	100 mm

Zusätzliche Informationen

Gewicht	65 kg
Größe	66 × 56 × 80 cm
Anschlussdaten	400 VAC / 50-60 Hz
Antriebsleistung	2200 W
Fasenwinkel	22,5° , 25° (Option) , 35° (Option) , 37,5° (Option) , 45° (Option)
Max. Werkstückhöhe	60 mm
Maximale Fase im Einzellauf	12 mm
Maximale Fasenbreite	14 mm
Min. Werkstückhöhe	6 mm
Mindestplattenbreite	55 mm
Minimaler Innendurchmesser	100 mm
Spindeldrehzahl (ohne Last)	9 rpm
Vorschubgeschwindigkeit	2,6 m/min
Auswahl Anfasen	Blechanfasmaschine , Rohranfasmaschine
