Ausrüstung für die Schweißwerkstatt
Professionelles Equipment für jeden Einsatzfall. Ausgereifte Spannmittel D16 in Bausatzform bis zum massiven D28 Schweißtisch im Großformat.
Wie wurde aus Metalltechnik Hinderhofer und Nasty Tools denn German Welding Tools?
Unabhängig voneinander fanden beide Gründer die verbrannte Holzwerkbank in der heimischen Werkstatt nicht mehr passend für die gestiegenen Ansprüche. So begann Julian am Laser und Bernhard am Reißbrett System 16 Bausätze zu entwerfen und produzieren.
Julian hatte das größere Tischprogramm und Bernhard mehr Zubehör. Nach anfänglich loser Zusammenarbeit zweier Konkurrenten machte es mehr Sinn gemeinsam aufzutreten. Julian kümmert sich um das Praktische und fertigt mit seiner Laseranlage während Bernhard für die CAD Daten sorgt.
Für Euch als Kunden steht somit die geballte Kompetenz aus beiden Bereichen hinter allen neuen und alten Produkten.
Vorteile der German Welding Tools Produkte

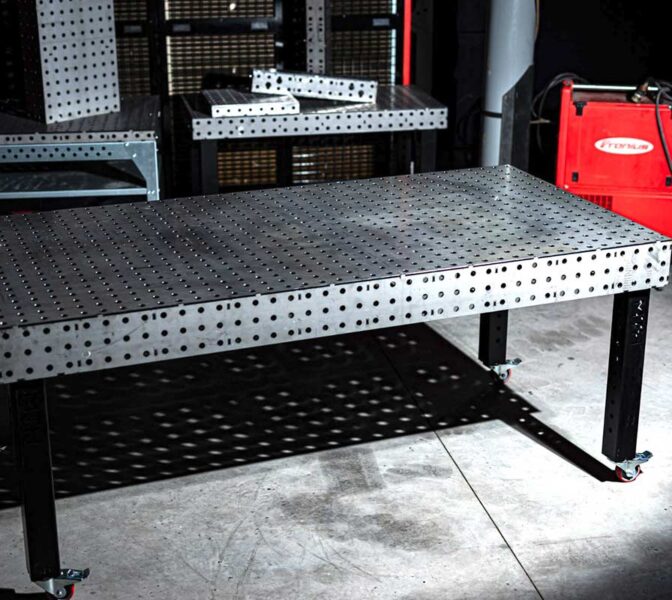

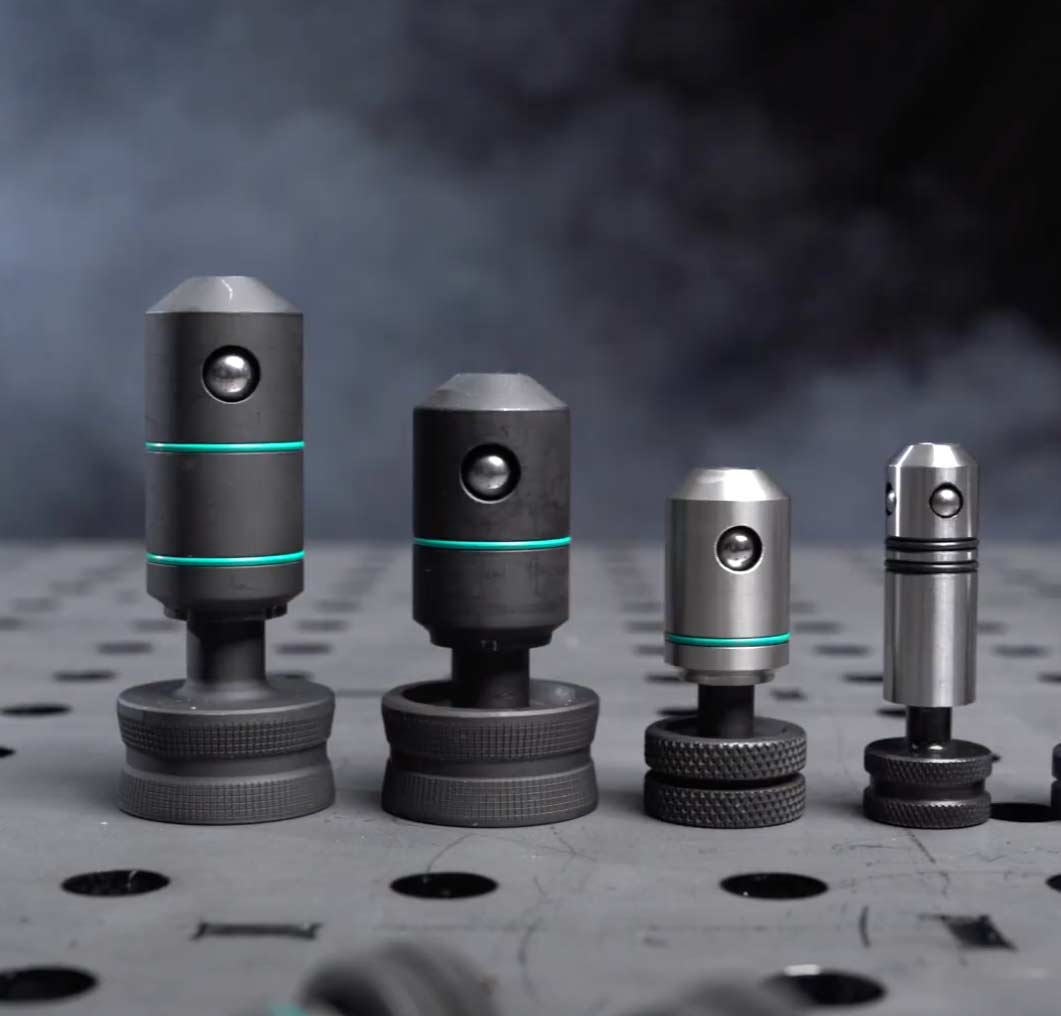

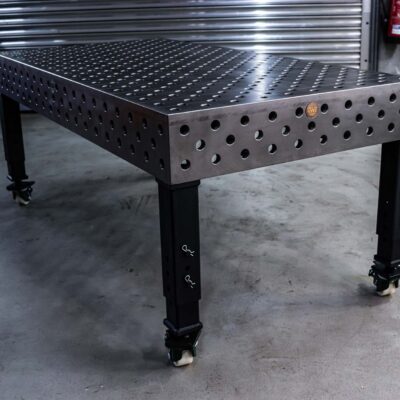

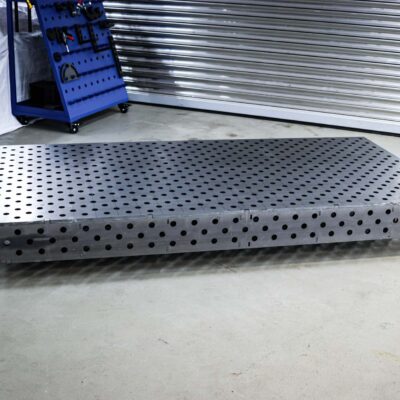

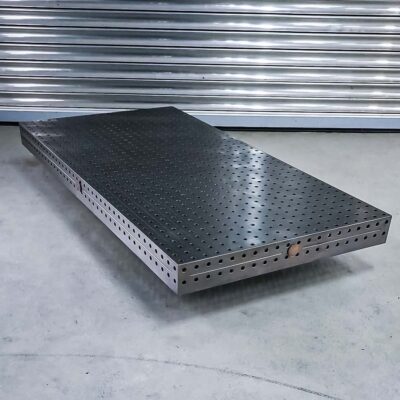

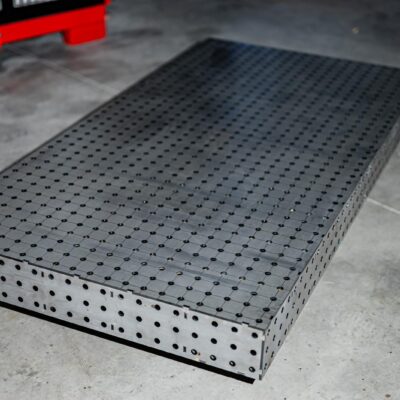

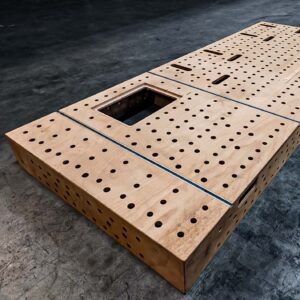

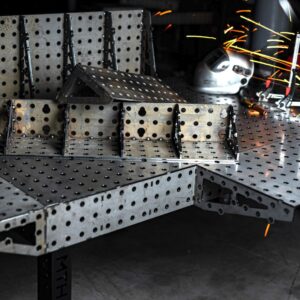

Mit unserem 3D Schweißtisch und Spannsystem hast Du für jede Deiner Herausforderungen die passende Lösung zum Spannen und Positionieren von Werkstücken parat. Wer sein Werkstück optimal positioniert, arbeitet nicht nur genauer, sondern auch viel effektiver. Vor allem die intelligenten Systemraster der Schweißtische ermöglichen Ihnen unbegrenzte Spannmöglichkeiten.
Dank der Sandwichbauweise sind unsere Schweißtiche relative Leichtgewichte
Alle unsere Schweißtische sind großzügig dimensioniert und superstabil und werden grundsätzlich mit FEM-Berechnungen optimiert.

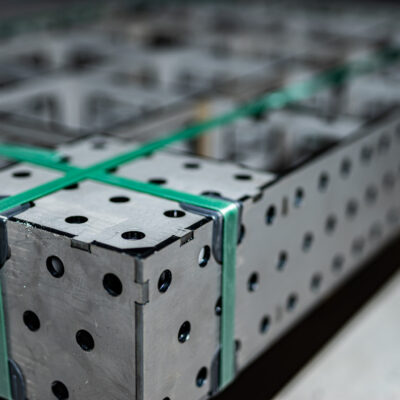

Bausatzsysteme
Eigene Zusammenstellung
Schnelle Lieferzeiten
Flexible Kundenanpassungen
Sondermaße durch eigene Produktion
Nimmt German Welding Tools Produktvorschläge an?
Wir finden Feedback gut. Wenn Du eine Idee für ein Tool hast, das Du schon immer wolltest, aber nicht finden kannst, lass es uns wissen. Es könnte sein, dass wir bereits daran arbeiten oder es in Betracht ziehen, unseren Entwicklungsplan zu erweitern. Wir haben allerdings eine ordentlich Entwicklungsroadmap auf der noch einiges steht, und das noch einiges an Zeit braucht.
Kauft German Welding Tools Deine Idee? Das kommt darauf an. Du bekommst zumindest eines der Tools kostenlos oder in einigen Fällen für eine begrenzte Zeit eine Provision. Wie viel hängt davon ab, wie hoch die Entwicklungskosten sind.
Wie kann ich Ideen einreichen?
Sende uns eine kurze Beschreibung, Skizze oder Bild. Wir geben Dir so schnell wie möglich eine ehrliche Antwort, ob wir Dir helfen können. verwaltung[ät]german-weldingtools.com
Mini Drehtisch mit Netzteil und Fußpedal
279,99 €*
Verkauft wird hier ein Mini Drehtisch mit Planscheibe. Es handelt sich hierbei um die Nullserie.
Der Schweißdrehtisch wurde mit einigen Prototypen getestet und kann nun im Abverkauf.
exkl. Spannungsversorgung - benötigt wird ein 24V 3A Netzteil mit Stecker 5,5x2,1 z.B. diese hier bei Google.
Einstellbare Geschwindigkeit mit Potentiometer. 0,1-2 rpm
Für ca. 5kg schwere Werkstücke geeignet.
Drehrichtung über Kippschalter einstellbar.
Bitte unbedingt die Montageanleitung lesen: NT-4000 Drehtisch Schwenkbar
Ihr müsst den Drehtisch schweißen und die Stecker anlöten.
Bei Fragen bitte melden.
Varianten ab 24,99 €*
JASIC E-Hand-Schweißgerät ARC160 PFC Z2S22
559,00 €*
ARC160PFC Z2S22
Merkmale:
• robuster und industrieller Look mit ergonomischem Design
• ClearVision - Technology
• Intelligente Synergiesteuerung
• WIG-Liftarc
• großer anpassbarer Schweißstrombereich
• One-Touch Reset
• Anti-Stick, Hot-Start und Arc-Force einstellbar
• optionale drahtlose Fernbedienung (Micro-Remote)
• Funk-Empfängermodul für Fernbedienungen (optional)
• Leistungsfaktorkorrektur (PFC), Generatortauglichkeit
• ABAP: Active Balancing Air Passage
• automatisch geregelter Maschinenlüfter
• hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
• Schutz aller wichtigen elektronischen Leistungskomponenten durch integrierten Überstrom- und Überhitzungsschutz
Eingangsspannung
AC95～265 V, 50/60 Hz
AC230 V
Leerlaufspannung
78 V
MMA
Stromaufnahme
22.6 A
Nenneingangsleistung
5 kVA
Einstellbereich Schweißstrom
20～160 A
Einschaltdauer
25%
TIG
Stromaufnahme
14 A
Nenneingangsleistung
3.2 kVA
Einstellbereich Schweißstrom
10～160 A
Einschaltdauer
25%
Wirkungsgrad
86%
Leistungsfaktor
0.99
Stromverbrauch im Leerlaufzustand
MMA: 38.2 W TIG: 7 W
Schutzklasse
IP23S
Isolationsklasse
H
Abmessungen (L×B×H)
413×150×311 mm
Gewicht
7.2 kg
JASIC E-Hand-Schweißgerät ARC200 PFC Z2S42
589,00 €*
ARC200 PFC Z2S42
Merkmale:
• robuster und industrieller Look mit ergonomischem Design
• ClearVision - Technology
• Intelligente Synergiesteuerung
• WIG-Liftarc
• großer anpassbarer Schweißstrombereich
• One-Touch Reset
• Anti-Stick, Hot-Start und Arc-Force einstellbar
• drahtlose Fernbedienung, optional (Micro-Remote)
• Funk-Empfängermodul für Fernbedienungen (optional)
• Leistungsfaktorkorrektur (PFC), Generatortauglichkeit
• ABAP: Active Balancing Air Passage
• automatisch geregelter Maschinenlüfter
• hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
• Schutz aller wichtigen elektronischen Leistungskomponenten durch integrierten Überstrom- und Überhitzungsschutz
Eingangsspannung
AC95～265 V, 50/60 Hz
AC230 V
Leerlaufspannung
78V
MMA
Stromaufnahme
29.7 A
Nenneingangsleistung
6.8 kVA
Einstellbereich Schweißstrom
20～200 A
Einschaltdauer
25%
TIG
Stromaufnahme
19.6 A
Nenneingangsleistung
4.5 kVA
Einstellbereich Schweißstrom
10～200 A
Einschaltdauer
25%
Wirkungsgrad
85%
Leistungsfaktor
0.99
Stromverbrauch im Leerlaufzustand
MMA: 46.8 W TIG: 7 W
Schutzklasse
IP23S
Isolationsklasse
H
Abmessungen (L×B×H)
413×150×311 mm
Gewicht
7.2 kg
JASIC ProSerie MIG-Schweißgerät MIG350P inkl. Drahtvorschubgerät N3670
5.350,00 €*
JASIC MIG 350P – Multi-Prozess Puls Schweißgerät für professionellen Einsatz
Mit der ProSerie bietet JASIC höchstwertige Inverter-Schweißgeräte für den professionellen Einsatz an. JASIC MIG 350 P ist eine Multi-Prozess-Anlage zum WIG, MIG/MAG und MMA schweißen mit vielzähligen Anwendungsoptionen wie WIG-Liftarc oder professionellen synergischen MIG/MAG-Schweißen. Die Anlage wird werksseitig mit separater Wasserkühlung auf einem hochwertigen Transportwagen geliefert, bei dem auch der separate Drahtvorschubkoffer Platz findet.
Lieferumfang
MIG/MAG-Brenner, Gasschlauch, Masseklemme 3m, 5 m-Zwischenschlauchpaket, 4- Rollen-Drahtvorschubkoffer, Wasserkühleinheit und Fahrwagen für Schweißgerät, Drahtvorschubkoffer und Wasserkühler mit Gasflaschenhalter
Merkmale
robuster technischer industrieller Aufbau der gesamten Anlage
MIG/MAG, WIG und DC-MMA-Verfahren
MIG-Pulsfunktion, WIG-Liftarc
intelligente Synergie- oder Standardbetriebsarten, Synergiekurven für alle gängige Materialien und Drahtdurchmesser
automatisierte Maschinenlüfter- und Wassersteuerung zur Verbesserung der Energieeffizienz
hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
20 Jobspeicher für personalisierte Schweißparameter
4-Rollen-Drahtvorschub im separaten Drahtvorschubkoffer für 0,8; 1,0 und 1,2 mm Schweißdraht
Einfache Parametereinstellungen
separate Wasserkühlung
ergonomischer Transportwagen für schwere Anwendungen inklusive Gasflaschenhalterung
Generatortauglichkeit
Eingangsspannung
3 Ph, AC 400V +/- 20%, 50Hz
Nenneingangsleistung
16,7 kVA
Leistungsfaktor
0,89
Leerlaufspannung
86 V
VRD-Spannung MMA, WIG
15 V
Ausgangsleistung max (MIG/MAG)
350 A / 31,5 V
Ausgangsleistung max (WIG)
350 A / 33 V
Ausgangsleistung max (E-Hand)
350 A / 24 V
Spannungsanpassungsbereich
10 bis 42 V V
Einstellbereich Schweißstrom
30 - 350 A
Drahtgeschwindigkeit
1,5 - 23 m/min
Stromstärkenspannung
E-Hand/WIG: CC und MIG/MAG: CV
Umgebungstemperatur Betrieb
-10 bis +40 °C
Umgebungstemperatur Lagerung
-25 bis +55 °C
Schutzklasse
IP23S/F
Kühlsystem
Luftkühlung
Einschaltdauer
60%
Wirkungsgrad
90%
Isolationsklasse
F
Abmessungen (L×B×H)
1020 x 505 x 1390
Gewicht
117 kg
JASIC ProSerie MIG-Schweißgerät MIG500P inkl Drahtvorschubgerät N3680
6.995,00 €*
JASIC MIG 500P – Multi-Prozess Puls Schweißgerät für professionellen Einsatz
Mit der ProSerie bietet JASIC höchstwertige Inverter-Schweißgeräte für den professionellen Einsatz an. JASIC MIG 500 P ist eine Multi-Prozess-Anlage zum WIG, MIG/MAG und MMA schweißen mit vielzähligen Anwendungsoptionen wie WIG-Liftarc oder professionellen synergischen MIG/MAG-Schweißen. Die MIG 500 P ist die Leistungsstärkste Anlage der ProSerie und sie sind als Nutzer mit diesem Gerät für alle Anwendungsarten gerüstet. Die Anlage wird werksseitig mit separater Wasserkühlung auf einem hochwertigen Transportwagen geliefert, bei dem auch der separate Drahtvorschubkoffer Platz findet.
Lieferumfang
MIG/MAG-Brenner, Gasschlauch, Masseklemme 3m, 5 m-Zwischenschlauchpaket, 4- Rollen-Drahtvorschubkoffer, Wasserkühleinheit und Fahrwagen für Schweißgerät, Drahtvorschubkoffer und Wasserkühler mit Gasflaschenhalter
Merkmale
robuster technischer Industrieller Aufbau der gesamten Anlage
MIG/MAG, WIG und DC-MMA-Verfahren
MIG-Pulsfunktion, WIG-Liftarc
intelligente Synergie- oder Standardbetriebsarten, Synergiekurven für alle gängige Materialien und Drahtdurchmesser
automatisierte Maschinenlüfter- und Wassersteuerung zur Verbesserung der Energieeffizienz
hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
20 Jobspeicher für personalisierte Schweißparameter
4-Rollen-Drahtvorschub im separaten Drahtvorschubkoffer für 0,8; 1,0; 1,2 und 1,6 mm Schweißdraht
Einfache Parametereinstellungen
separate Wasserkühlung
ergonomischer Transportwagen für schwere Anwendungen inklusive Gasflaschenhalterung
Generatortauglichkeit
Technische Daten
Eingangsspannung
3 Ph, AC 400V +/- 20%, 50Hz
Nenneingangsleistung
26,7 kVA
Leistungsfaktor
0,9
Leerlaufspannung
86 V
VRD-Spannung MMA, WIG
15 V
Ausgangsleistung max (MIG/MAG)
500 A / 39 V
Ausgangsleistung max (WIG)
500 A / 40 V
Ausgangsleistung max (E-Hand)
500 A / 30 V
Spannungsanpassungsbereich
10-50 V
Einstellbereich Schweißstrom
30 - 500 A
Drahtgeschwindigkeit
1,5 - 23 m/min
Stromstärkenspannung
E-Hand/WIG: CC und MIG/MAG: CV
Umgebungstemperatur Betrieb
-10 bis +40 °C
Umgebungstemperatur Lagerung
-25 bis +55 °C
Schutzklasse
IP23S/F
Kühlsystem
Luftkühlung
Einschaltdauer
50%
Wirkungsgrad
91%
Isolationsklasse
F
Abmessungen (L×B×H)
1080 x 510 x 1180
Gewicht
129 kg
JASIC MIG-Schweißgerät MIG160 PFC N2S22
1.439,00 €*
MIG160 PFC N2S22
Merkmale:
• robuster und industrieller Look mit ergonomischem Design
• ClearVision - Technology
• Intelligente Synergiesteuerung
• großer anpassbarer Schweißstrombereich
• Profi-Modus
• WIG-Liftarc
• MIG-Heftfunktion mit gleichmäßiger und effizienter Leistung
• flexible Fernbedienungen, optionale (Funk oder kabelgebunden)
• Leistungsfaktorkorrektur (PFC), Generatortauglichkeit
• One-Touch Reset und Auto-Standby-Betrieb
• kompatibel mit allen gängigen digitalen MIG-Brennern, Spool Guns und Push-Pull-Brennern
• Spulenfach mit integrierter LED-Beleuchtung inklusive Ablagefach
• ABAP: Active Balancing Air Passage
• automatisch geregelter Maschinenlüfter
• hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
• Schutz aller wichtigen elektronischen Leistungskomponenten durch integrierten Überstrom- und Überhitzungsschutz
Eingangsspannung
AC95～265 V, 50/60 Hz
AC230 V
Leerlaufspannung
67 V
MIG
Stromaufnahme
33 A
Nenneingangsleistung
4.22 kVA
Einstellbereich Schweißstrom
30～200 A
Einschaltdauer
30%
Drahtgeschwindigkeit
2～14 m/min
Spulendurchmesser
D200
MMA
Stromaufnahme
18.5 A
Nenneingangsleistung
4.19 kVA
Einstellbereich Schweißstrom
20～140 A
Einschaltdauer
30%
WIG
Stromaufnahme
14.4 A
Rated Eingangsspannung capacity
3.23 kVA
Einstellbereich Schweißstrom
5～160 A
Einschaltdauer
30%
Wirkungsgrad
84%
Leistungsfaktor
0.99
Stromverbrauch im Leerlaufzustand
＜50 W
Schutzklasse
IP23S
Isolationsklasse
H
Abmessungen (L×B×H)
565×220×415 mm
Gewicht
16 kg
JASIC MIG-Schweißgerät MIG200 PFC N2S62
1.469,00 €*
MIG200 PFC LCD N2S53
Merkmale:
• robuster und industrieller Look mit ergonomischem Design
• farbiges LCD Display
• Intelligente Synergiesteuerung
• großer anpassbarer Schweißstrombereich
• Profi-Modus
• WIG-Liftarc
• MIG-Heftfunktion mit gleichmäßiger und effizienter Leistung
• flexible Fernbedienungen, optional (Funk oder kabelgebunden)
• Leistungsfaktorkorrektur (PFC), Generatortauglichkeit
• One-Touch Reset und Auto-Standby-Betrieb
• kompatibel mit allen gängigen digitalen MIG-Brennern, Spool Guns und Push-Pull-Brennern
• Spulenfach mit integrierter LED-Beleuchtung inklusive Ablagefach
• automatisch geregelter Maschinenlüfter
• Transportwagen mit Halter für Gasflasche
• hohe Anwendersicherheit durch Spannungsreduzierung (VRD)
• Schutz aller wichtigen elektronischen Leistungskomponenten durch integrierten Überstrom- und Überhitzungsschutz
Eingangsspannung
AC95～265 V, 50/60 Hz; AC230 V
Leerlaufspannung
68 V
MIG
Stromaufnahme
32.8 A
Nenneingangsleistung
7.5 kVA
Einstellbereich Schweißstrom
30～200 A
Einschaltdauer
30%
Drahtgeschwindigkeit
2～16 m/min
Spulendurchmesser
D300
MMA
Stromaufnahme
24.8 A
Nenneingangsleistung
5.7 kVA
Einstellbereich Schweißstrom
20～180 A
Einschaltdauer
30%
WIG
Stromaufnahme
19.3 A
Rated Eingangsspannung capacity
4.4 kVA
Einstellbereich Schweißstrom
5～200 A
Einschaltdauer
30%
Wirkungsgrad
>80%
Leistungsfaktor
0.99
Stromverbrauch im Leerlaufzustand
＜50 W
Schutzklasse
IP23S
Isolationsklasse
H
Abmessungen (L×B×H)
920×480×755 mm
Gewicht
41.9 kg
